製品概要

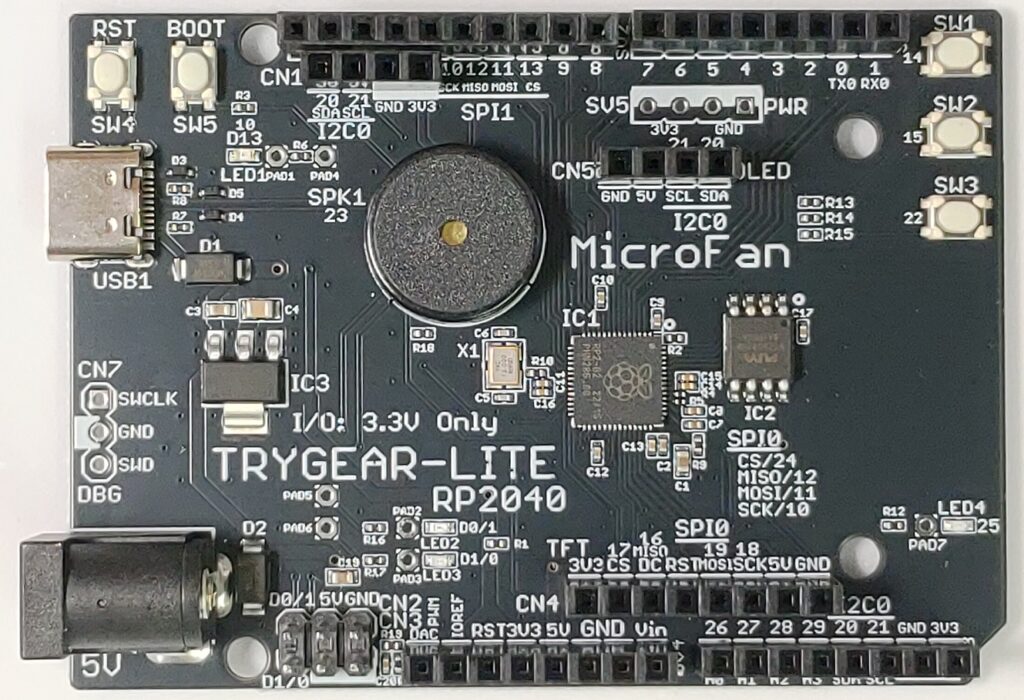

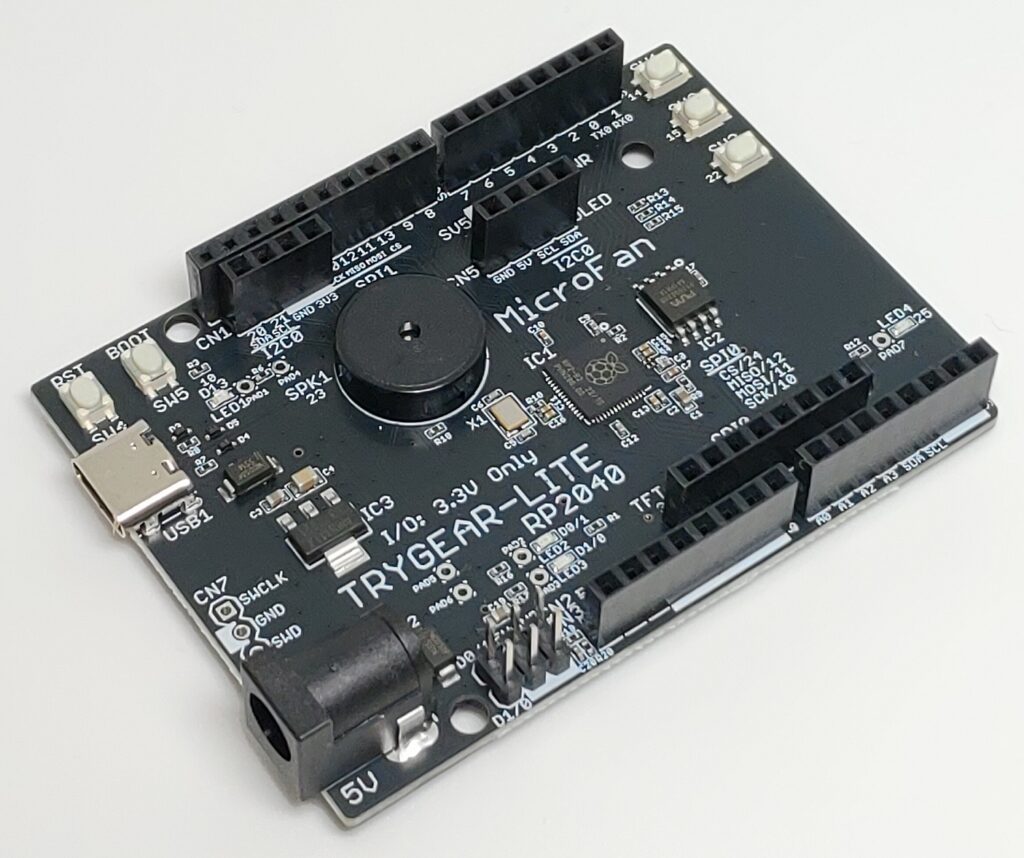

Raspberry Pi財団のマイコン「RP2040」と4MBのFlashを搭載しています。Arduino UNOの形状とコネクタ配置に準拠し、プログラミングで多用するスイッチ,LED,スピーカーを搭載しています。また、電源電圧が3.3Vなので、多くのOLED/TFTディスプレイやI2Cセンサー、デバイスなどを電圧変換回路なしに接続できます。
「TRYGEAR-LITE RP2040」は、より多くの学習者に手軽にご利用いただけるように開発したエコノミーモデルです。リファレンスモデルの「TRYGEAR-DASH RP2350A」に対し、MCUをRP2040に変更、Flashの容量を半分の4MBに削減(ただし、MCUが同じRP2040のRaspberry Pi PICOの2倍で、PythonやArduinoの利用に支障のない容量)し、電子工作や初心者教育での利用例の少ないMicroSDカードスロットを削除することにより、実験や演習に実質的な制約のない形でご利用いただきやすい価格に設定しました。
■ MCU・メモリ仕様
- MCU: Raspberry Pi RP2040 (Dual Cortex-M0+ @ 135MHz)
- 内蔵RAM: 264KB (SRAM)
- 外部FLASH (ROM): 4MB (QSPI接続)
■ オンボード・インターフェース

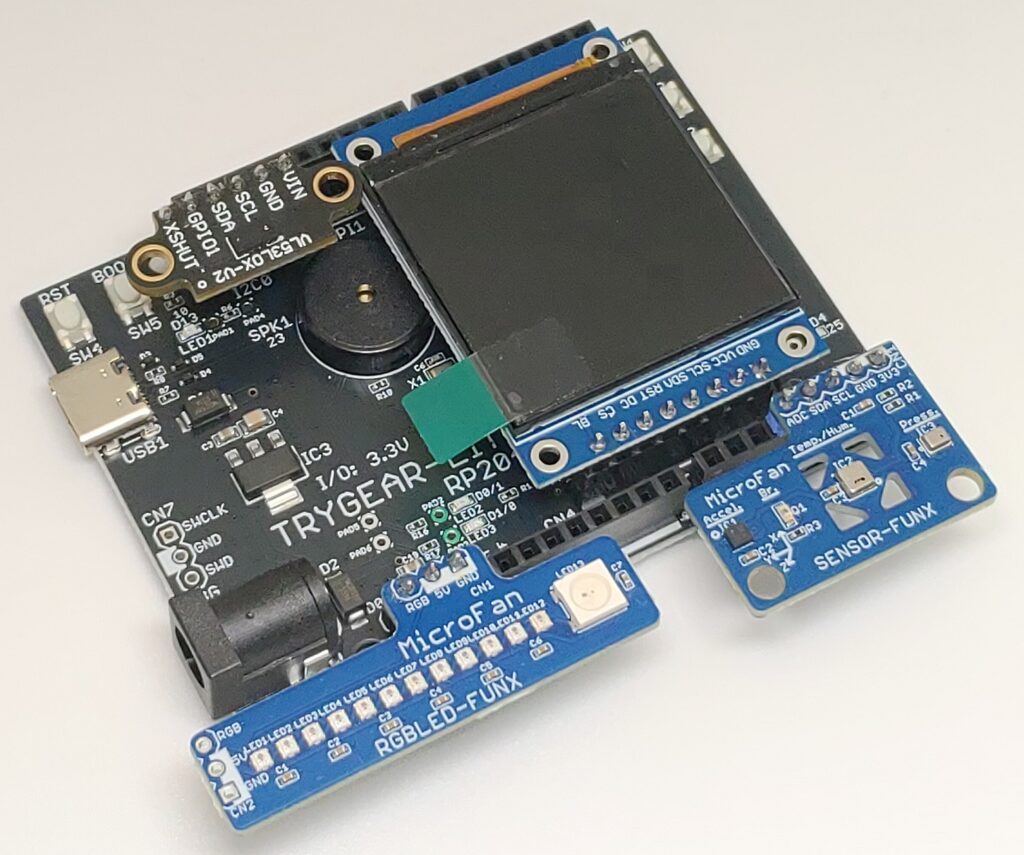

基板には下記の入出力やコネクタが搭載されており、ブレッドボードなどでの配線なしに多彩な実験を行えます。
- タクトスイッチ x3
- 圧電スピーカー
- LED x4
- RCサーボ端子 x2
- OLEDディスプレイコネクタ
- TFTディスプレイコネクタ
- I2Cコネクタ x2 (1つはアナログコネクタと共用)
プログラミング
プログラミング言語として、Arduino(C/C++), CircuitPython, MicroPythonを使用できます。

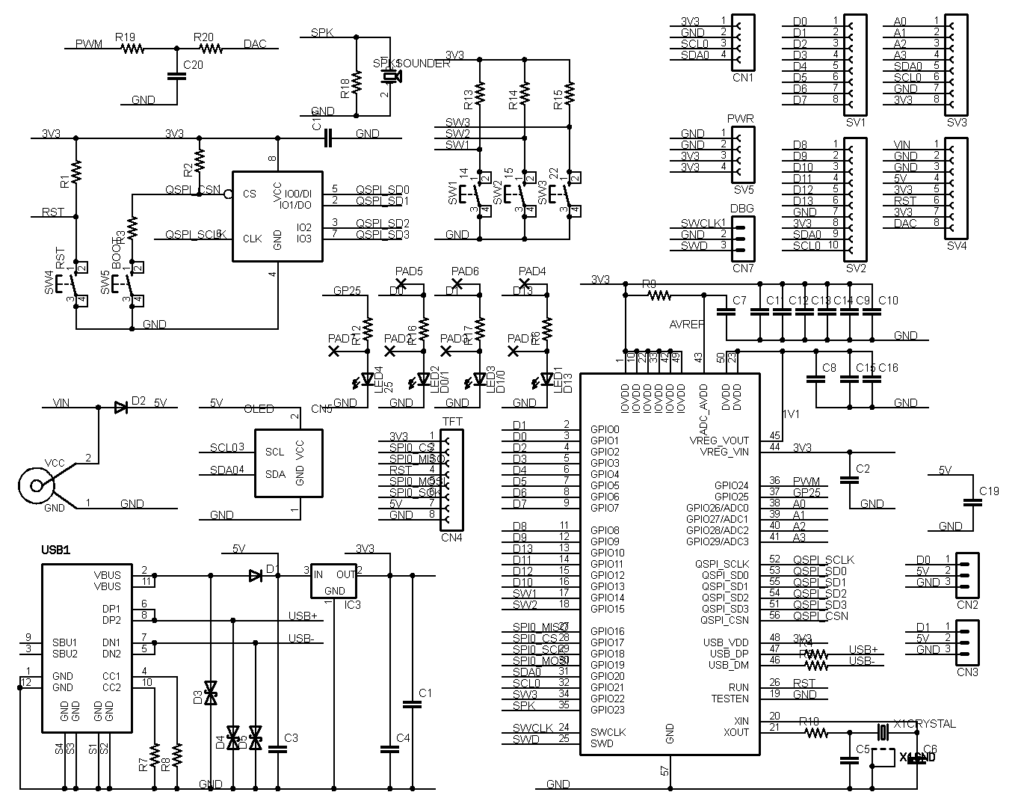

回路図
