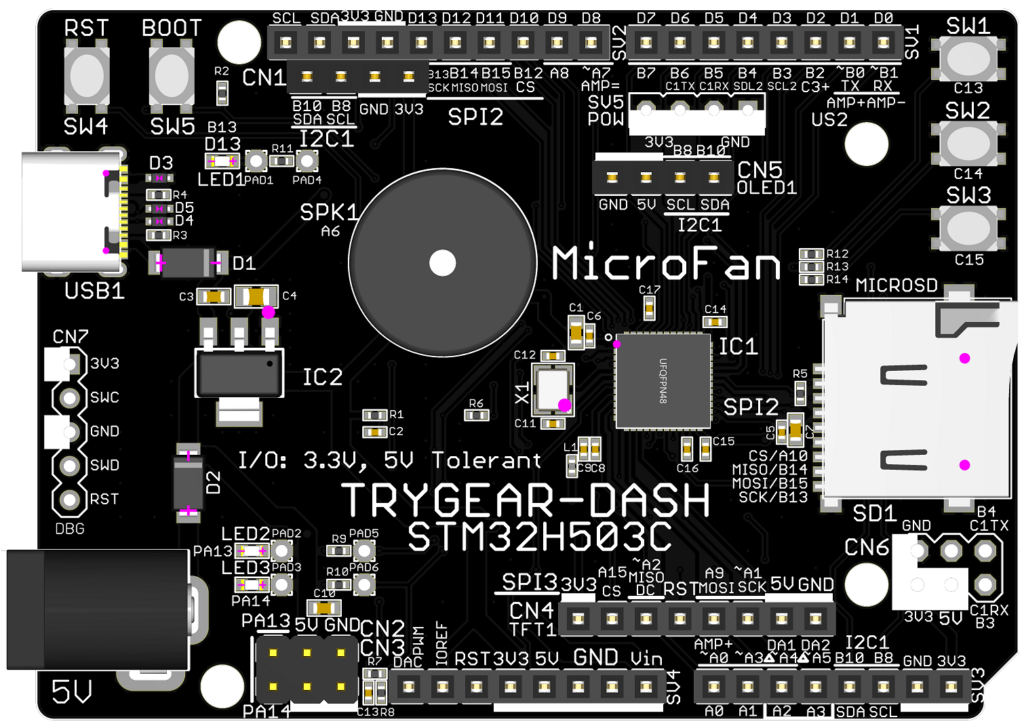

製品概要
STMicroの「STM32H503CBU6」を搭載しています。250MHzの高速性と、OPAMPも内蔵するアナログ機能の充実で、高度な要求に応えることができます。
Arduino UNOの形状とコネクタ配置に準拠し、プログラミングで多用するスイッチ,LED,スピーカーを搭載しています。また、電源電圧が3.3Vなので、多くのOLED/TFTディスプレイやI2Cセンサー、デバイスなどを電圧変換回路なしに接続できます。
■ MCU・メモリ仕様
- コアアーキテクチャ: Arm® Cortex®-M33 (32-bit RISC)
- 動作周波数: 最大 250 MHz
- 演算性能: 375 DMIPS / DSP命令セット対応
- FPU (浮動小数点演算): ハードウェア単精度FPU内蔵
- キャッシュメモリ: 8 KB 命令キャッシュ (ART Accelerator™) 内蔵
- 内蔵FLASH (ROM): 128 KB (ECCエラー訂正機能付き、Dual-bank構成により実行中の書き換えが可能)
- 内蔵RAM: 32 KB (ECCエラー訂正機能付きSRAM) + 2 KB (低電力バックアップSRAM)
■ アナログ機能
- ADC (A/Dコンバータ): 1基 (12ビット分解能、最大 2.5 MSPS 高速サンプリング)
- DAC (D/Aコンバータ): 1基 (12ビット分解能、2チャネル出力対応)
- OPAMP (オペアンプ): 1基 (7 MHz 帯域幅、内蔵抵抗によるゲイン設定が可能)
- COMP (コンレータ): 1基 (超低消費電力仕様の高速比較器)
- 温度センサー: 内蔵デジタル温度センサー (製造時に校正済み)
■ オンボード・インターフェース（標準実装）
- タクトスイッチ x3
- 圧電スピーカー
- LED x2
- RCサーボ端子 x2
- OLEDディスプレイコネクタ
- TFTディスプレイコネクタ
- I2Cコネクタ x2 (1つはアナログコネクタと共用)

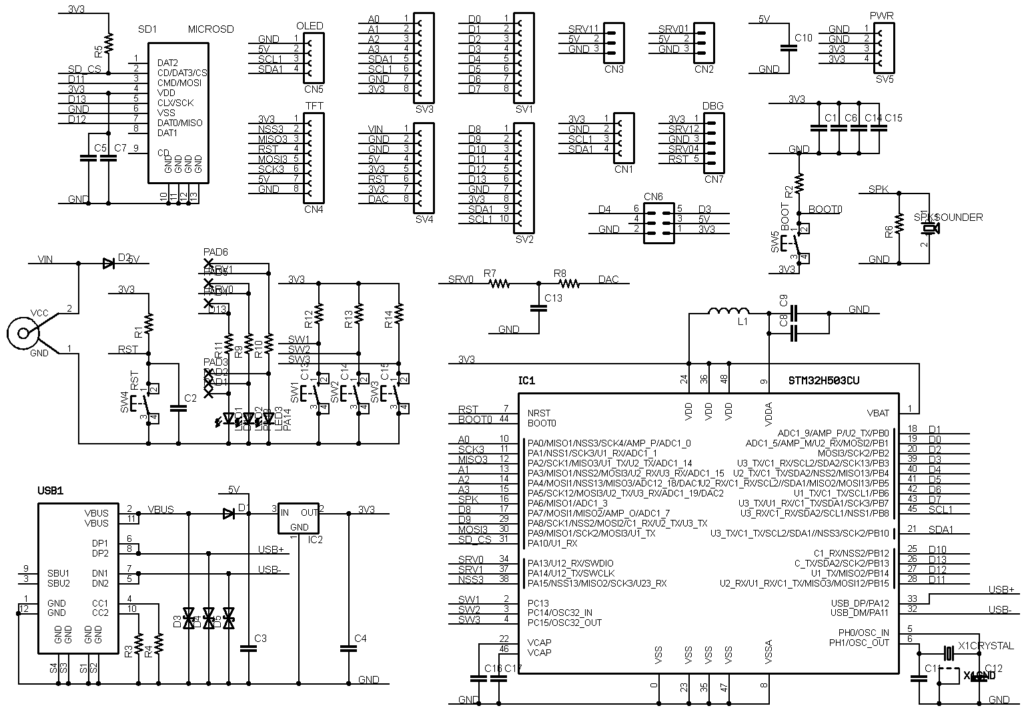

回路図
