製品概要
Raspberry Pi財団のマイコン「RP2040」と8MBのFlashを搭載しています。Arduino UNOの形状とコネクタ配置に準拠し、プログラミングで多用するスイッチ,LED,スピーカーを搭載しています。また、電源電圧が3.3Vなので、多くのOLED/TFTディスプレイやI2Cセンサー、デバイスなどを電圧変換回路なしに接続できます。
■ MCU・メモリ仕様
- MCU: Raspberry Pi RP2040 (Dual Cortex-M0+ @ 135MHz)
- 内蔵RAM: 264KB (SRAM)
- 外部FLASH (ROM): 8MB (QSPI接続)
■ オンボード・インターフェース

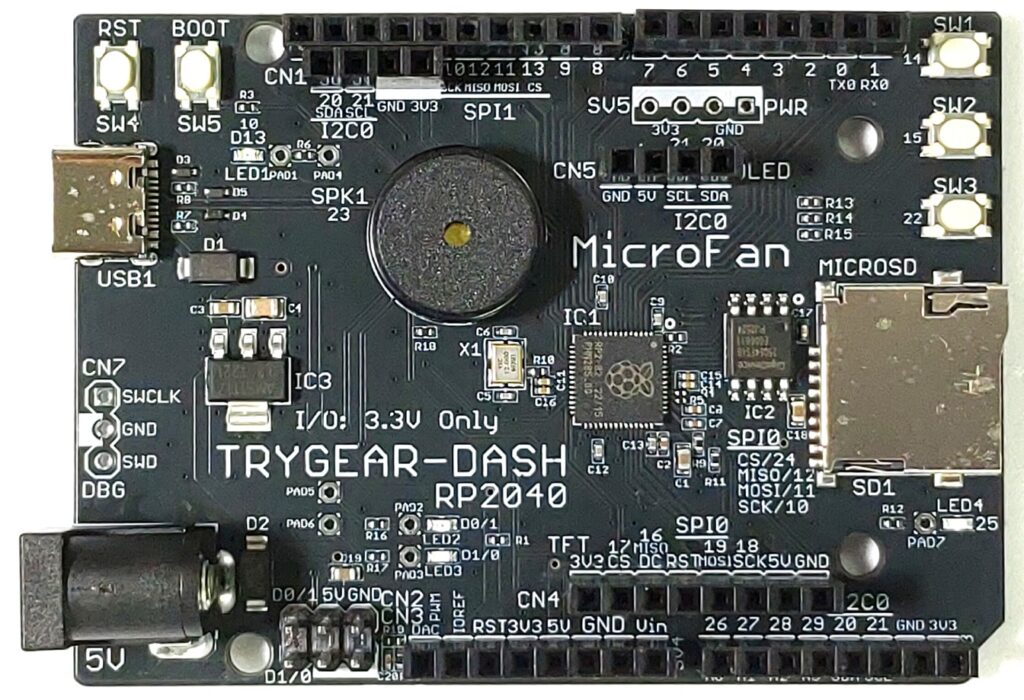

基板には下記の入出力やコネクタが搭載されており、ブレッドボードなどでの配線なしに多彩な実験を行えます。
- タクトスイッチ x3
- 圧電スピーカー
- LED x4
- MicroSDソケット
- RCサーボ端子 x2
- OLEDディスプレイコネクタ
- TFTディスプレイコネクタ
- I2Cコネクタ x2 (1つはアナログコネクタと共用)
プログラミング
プログラミング言語として、Arduino(C/C++), CircuitPython, MicroPythonを使用できます。

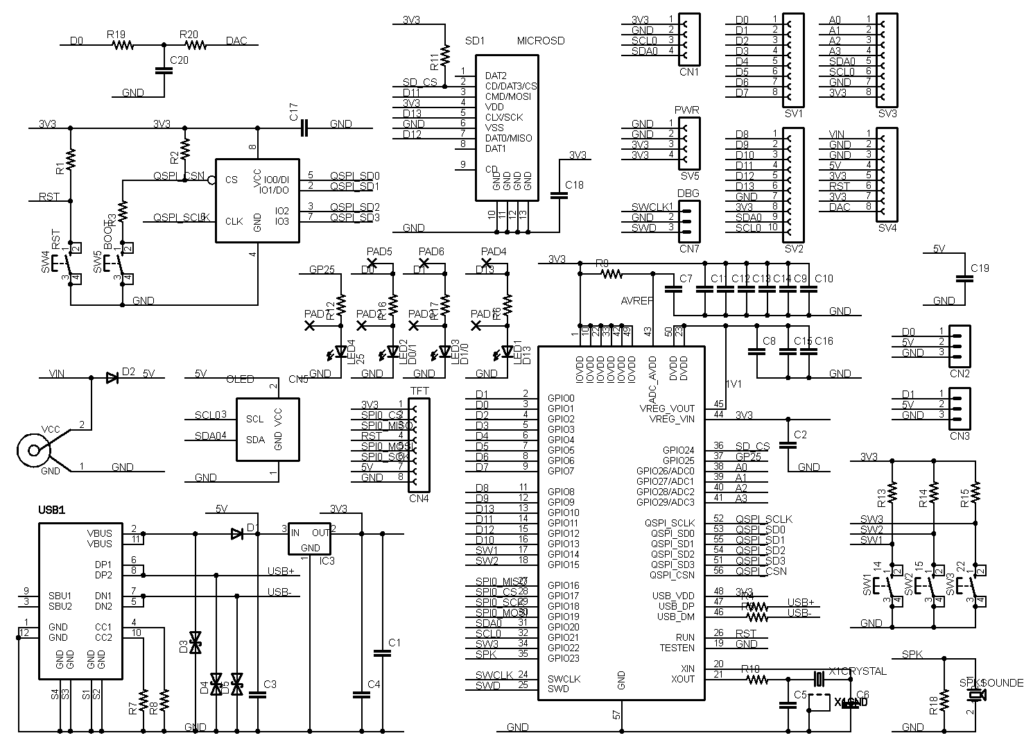

回路図
