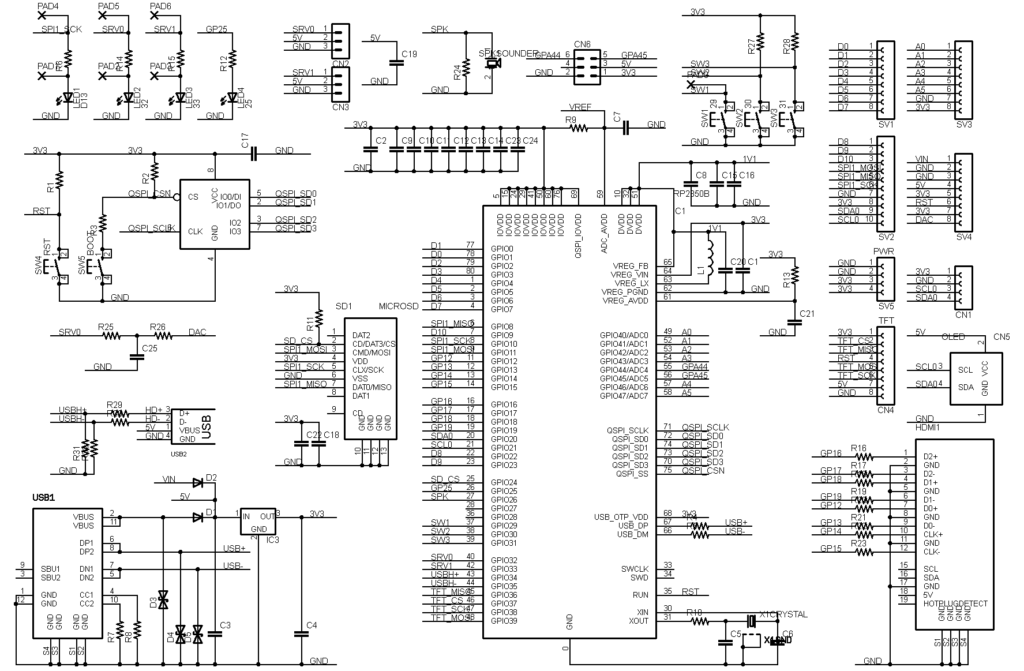

6 回路図
7 関連製品

ショップ

https://microfan.shop/products/trygear-viz-rp2350b-r1

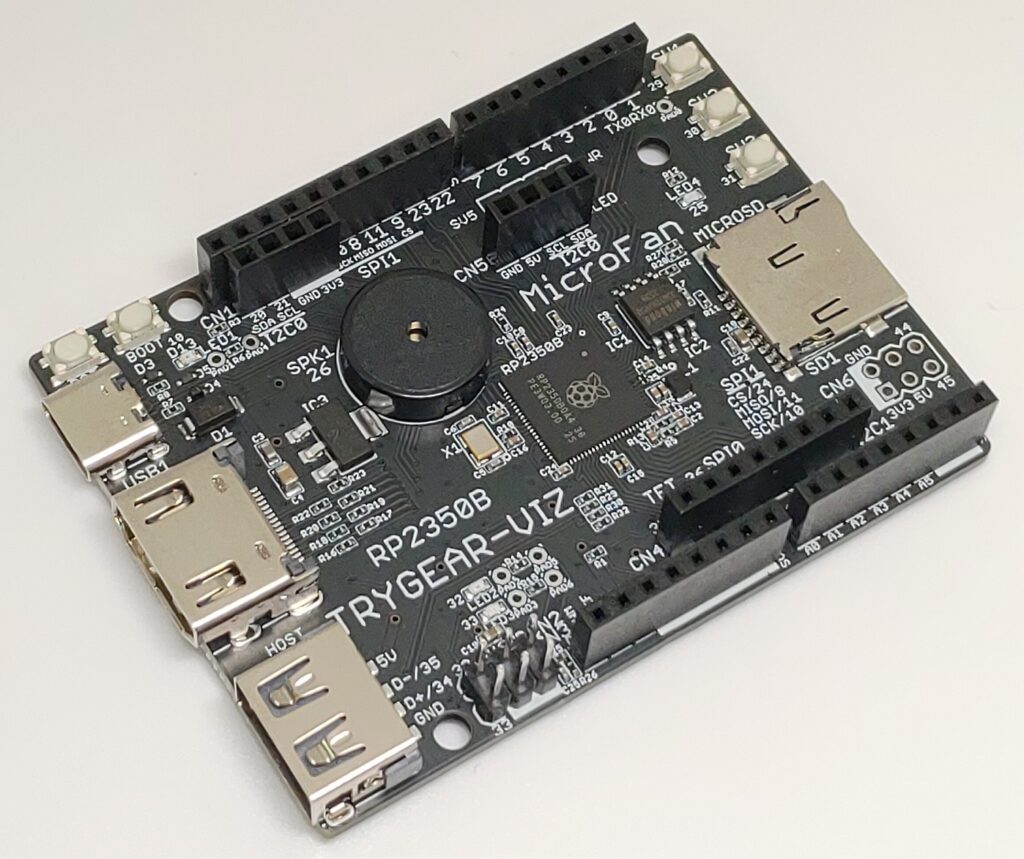

製品概要

Arduino UNOに準じたソケット配置を採用し、Raspberry Pi財団の最新マイコン「RP2350B」と16MBのFlashを搭載しています。

プログラミングで多用するスイッチ,LED,スピーカーの搭載に加え、TV/PCモニタへの出力が可能なHDMIコネクタやUSBホスト機能を利用できるUSB TypeAコネクタを搭載しています。また、稼働電圧が3.3Vなので、OLED/TFTディスプレイやI2Cセンサーなどを電圧変換回路なしに接続できます。

■ マイコン・メモリ仕様

MCU: Raspberry Pi RP2350B (Dual Cortex-M33 / Hazard3 RISC-V @ 最大150MHz)
FPU: ハードウェア単精度浮動小数点演算ユニット(FPU)内蔵
内蔵RAM: 520KB (SRAM)
外部FLASH (ROM): 16MB (QSPI接続)

■ オンボード・インターフェース

基板には下記の入出力やコネクタが搭載されており、ブレッドボードなどでの配線なしに多彩な実験を行えます。

タクトスイッチ x3
圧電スピーカー
LED x4
MicroSDソケット
RCサーボ端子 x2
HDMIコネクタ
USB Type-A ホストコネクタ
- 大きな電流を必要とする機器の接続は想定されていません。LEDが多数ついたゲーミングPCキーボードなど、大きな電流を必要とする機器の接続はしないようにしてください。
OLEDディスプレイコネクタ
TFTディスプレイコネクタ
I2Cコネクタ(1つはアナログコネクタと共用)

ご注意：

教育的な観点で、SW1にはハードウェア的なプルアップ：抵抗が接続されていません。プルアップされていないスイッチの読み取りで何が起きるかを確認することができます。通常は、SW1の初期化の際に、内部プルアップを有効にするようにしてください。

ビジュアル拡張モデル「TRYGEAR-VIZ RP2350B」の特長

今回販売を開始した「TRYGEAR-VIZ RP2350B」は、シリーズ共通の特長に加え、その名の通り「VIZ（Visual：示・映像系機能）」を強化・拡張した高機能モデルです。

PicoDVIによる大画面モニター映像出力機能

RP2040で開発され、最新のRP2350で専用のハードウェア拡張が行われた「PicoDVI技術」を採用。TVやPCモニターに、表現力豊かな画像や映像を大画面表示することができます。基板上に標準装備されたHDMI互換コネクタにより、市販のケーブル1本でスムーズに外部モニターへ接続可能です。

USBホスト機能を利用した入力拡張機能

ビジュアル機能を最大限に利用するインタラクティブなシステム構築には、入力機能の強化が不可欠です。本製品はUSBホスト機能用にType-Aコネクタを搭載しており、ゲームパッド、PCキーボード、マウス等をダイレクトに接続可能。RP2350Bの強力な「PIO_USB機能」を利用して、高度で豊かな入力システムを自由にプログラミングできます。

表現の幅を広げる大容量16MB Flash ROM＆MicroSDカードスロット

ゲームのドット絵データやデジタルサイネージ用の高解像度画像、サウンドデータなどをメモリ不足の心配なく余裕を持って保存できるよう、16MBの大容量Flash ROMに加え、MicroSDカードスロットを標準搭載しています。

「TRYGEAR-VIZ RP2350B」のユースケース

教育機関での実験・演習や個人の電子工作で利用

従来のUNOタイプの開発基板を「TRYGEAR-VIZ RP2350B」に置き換えることで、演習効率が劇的に向上します。多くの演習で必要となるスイッチ、圧電スピーカー、OLEDディスプレイコネクタがあらかじめ組み込まれているため、配線ミスによるデバッグ作業で貴重な時間を浪費することがなくなります。

さらに、身近にあるTVやPCモニターへの大画面出力を手軽に利用できるようになることで、「小さな液晶画面に文字を出すだけ」という従来のマイコン演習の制約から解放されます。グラフィカルな計測データの可視化、表現豊かなUI設計、本格的な動的アプリケーションの構築など、学習者や開発者が思い描く「制作物の発想の範囲」を大きく広げ、より創造的で実用的なものづくりへと導きます。

ゲームパッドで遊べるインタラクティブゲームの作成

「TRYGEAR-VIZ RP2350B」では、音の出力に圧電スピーカー、映像の出力にPicoDVIを使用してTVやPCモニターを使用できます。さらに、USBホスト機能でゲームパッドを接続することができます。出力画面の解像度は「320×240」あるいは「360×200」に対応しているため、本基板のみで少しクラシックなドット絵風のゲームや、インタラクティブなグラフィックアプリケーションの作成や学習に最適な環境を提供します。

超小型Python PCの作成

「TRYGEAR-VIZ RP2350B」では、映像の出力にPicoDVIを使用してTVやPCモニターを使用できます。さらに、USBホスト機能でPCキーボードを接続できます。これらの機能を利用すると、本基板のみでPythonでプログラミングできる超小型PCを簡単に構築できます。ホストPCがなくてもマイコン基板のみでプログラミング学習やコード実行が可能になります！

コンパクトなデジタルサイネージ（電子看板）の作成

TVやPCモニターに「640×480」あるいは「720×400」の高精細な画像や映像を出力k可能。マイコン基板が小さく軽いため、モニター背面のHDMI端子のそばにスマートに配置できます。また、16MBの大容量Flash ROMやMicroSDカードスロットを搭載しているため、複数の画像データを基板内に登録可能。外部にPC等を用意することなく、本基板のみで実用的なデジタルサイネージを構築できます。に高い次元へ加速します。あなたの創造力を社会へ鮮やかに描き出すための表現と対話の「装備（GEAR）」が、このVIZです。

TRYGEAR：トライギア

プログラミング

プログラミング言語として、Arduino(C/C++), CircuitPython, MicroPythonを使用できます。

TRYGEARのArduinoプログラミング

TRYGEARのCircuitPythonプログラミング
