ドットマトリックスLED

DUAL-DML-STATIONの回路図を示します。

DML-TRY は8x8の赤色のドットマトリックスLEDを装備した、Arduino UNO/MEGA/Leonardo R3用シールドキットです。DML-TRY はArduino の入門者に最適なシールドです。

DML-TRY の特徴を以下に示します。

• 8x8の赤色のドットマトリックスLEDを搭載しています。

• 4個のタクトスイッチを搭載しています。

• 圧電スピーカーを装備し、ビープ音などの電子音の出力を行えます。

• 加速度・ジャイロセンサーMPU6050の接続端子を装備しています。

• 超音波距離センサーの接続端子を装備しています。

• 5Vと3.3VのI2Cデバイスをそれぞれ１つ接続できる端子を装備しています。

• I2Cの信号を5Vと3.3Vで変換する回路を内蔵しており、3.3VのI2Cデバイスを安全に接続できます。

• RCサーボやWS2812/NeoPixelカラーLEDを接続できる端子を搭載しています。

• 電子工作で広く利用されているArduinoのシールドとして開発されており、手軽に利用できるArduinoのIDEを利用して独自のスケッチを行えます。


ネットショップ：

• DML-TRY@マイクロファン Yahoo!ショップ
• DML-TRY@アマゾン
• DML-TRY利用マニュアルはこちら

準備中：

Arduino UNO, LeonardoやPICSYSのArduinoスタイルボードにドットマトリックスLED、スイッチ、温度・光センサ、圧電サウンダーなどを一括接続するいわゆるシールドです。 標準的な入出力装置群を一括してArduinoボードに接続して手軽に利用できるため、初心者にもヘビーユーザにもオススメの1台です。

ネットショップ：準備中

PIC-DEV-690RLに標準で搭載されている文字LCDの代わりに、ドットマトリックスLED：OPT-DML-2Sを搭載することができます。OPT-DML-2Sを搭載すると、ドットマトリックスLEDを利用したスケッチを楽しむことができます。

REDUINOシリーズ用とCLCD-BOOSTER用のドットマトリックスLED表示器用ライブラリです。REDUINOシリーズとCLCD-BOOSTERのサポートソフトウェアとしてご提供いたします。

対応プラットフォーム

• REDUINO-SP+OPT-DML-2S:未テスト X-(
• REDUINO-VALKYRIE+OPT-DML-2S:それなりにテストしました :-)
• REDUINO-GHOST+OPT-DML-2S:ある程度テストしました :-o
• CLCD-BOOSTER+OPT-DML-2S:それなりにテストしました :-)

ダウンロードは、このページの下の方からどうぞ。

文字LCD

文字LCDの表示制御を行います。

• void CLCD_init(byte rs, byte e, byte db4, byte db5, byte db6, byte db7)
  文字LCDの制御ピンを引数で指定してシステムに結合するとともに、表示器を初期化します。

PICSYS16では、ドットマトリックスLEDを簡単に制御することができます。

ドットマトリックスLEDの表示に必要な継続的なリフレッシュ処理は、PICSYS16が自動的に行います。

exdml1.c: ドットマトリックスLEDの利用

PICSYS18では、ドットマトリックスLEDを簡単に制御することができます。

ドットマトリックスLEDの表示に必要な継続的なリフレッシュ処理は、PICSYS18が自動的に行います。

exdml1.c: ドットマトリックスLEDの利用

単球のLEDの表示もPWMを利用するなどいろいろ楽しめるものですが、少し慣れてくるとにぎやかな、あるいは表現力の高い表示装置が欲しくなってきます。そのような時に皆さんが強い興味を示す表示装置の一つが、ドットマトリックスLEDでしょう。

ここではOPT-DML-2Sを対象として、ArduinoでのドットマトリックスLEDの基本的な操作法を紹介します。REDUINO-VALKYRIEやREDUINO-GHOSTでは、このような魅力的な表示装置を面倒なワイヤワークを行うことなくワンタッチで利用できます。

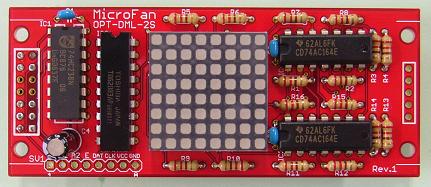

OPT-DML-2Sは、8×8ドットのマトリックス（配列）を構成したLEDで、各ドットは赤と緑の２色LEDで構成されており、これらの２色の表示／非表示の組み合わせで、黒、赤、緑、橙の４色を表示できます。また、文字LCDの４ビットモードで利用する信号線で制御することができ、Arduinoで簡単かつ省ピン構成で制御することが出来ます。

• OPT-DML-2Sの紹介
• redDML:REDUINOシリーズ用ドットマトリックスLED表示ライブラリ

ネットショップ：

• OPT-DML-2S@マイクロファン Yahoo!ショップ
