PIC24F

PIC24FJ64GB002チップ、USBインターフェース、LED2個、スイッチ2個を搭載したMCUモジュールです。組み立て済です。

ネットショップ：

• PICSYS24-STICK@マイクロファン Yahoo!ショップ
• PICSYS24-STICK@マイクロファンネットショップ

CLCD-BOOSTERのセンサーを利用するスケッチ

PICSYS24-COREに、CLCD-BOOSTERを搭載し、CLCD-BOOSTERに搭載されている温度センサーと光センサーを読み取って、文字LCDに値を出力すると例をPICSYS24でスケッチしてみました。

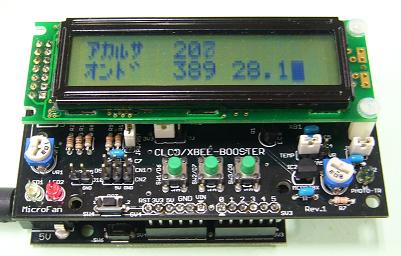

上の写真を見てください。ArduinoにCLCD-BOOSTERを乗せたもの？？？ではありません。ベースのボードが黒く微妙にArduinoと異なってますよね。PICSYS24-COREです。:-)

16ビットMCUのPIC24Fを搭載したPICSYSのコンパクトプラットフォームです。
Arduinoのリファレンスボードと同じサイズですが、8ビットMCUを利用しているArduinoに比べて高性能であるだけでなく、RAMの容量もATmega328Pに比べると８倍、Arduino MEGAに比べても２倍の16KBを搭載しており、様々な用途に余裕で対応できます。

ネットショップ：

• PICSYS24-CORE(64K)@マイクロファン Yahoo!ショップ
• PICSYS24-CORE(192K)@マイクロファン Yahoo!ショップ
• PICSYS24-CORE@マイクロファンネットショップ

• CLCD-BOOSTERのセンサーを利用したスケッチ例はこちら

DUO-GL128-PIC24FのグラフィックLCDは幅128×縦64ドットの表示サイズです。
横軸がX軸、縦軸がY軸で、左下が原点(0, 0)になります。

glcd1.c: グラフィック表示

DUO-GL128-PIC24Fでは、グラフィックLCDの制御に多くの信号線を必要とする一方で、28ピンのPIC24Fでは使える信号線の数が限られているため、グラフィックLCDのデータ線と、スイッチの信号線を兼用する様に設計されています。このため、スイッチが接続されている信号線を単純に読むだけでは、グラフィックLCDのデータと混線してしまうという問題があります。

USBで送られてきた文字をUSBにエコーバックするとともに、LCDに表示します。

usbdisp1.c: USBからの文字列をLCDに表示

サーボモータが要求する電流容量などに注意する必要がありますが、DUO-GL128-PIC24FのCN4にはRCサーボ２個を接続できる様に設計されており、CN4コネクタのVCCには、USBバスから得た5Vの電源電圧が供給され、RCサーボを駆動できるようになっています。RCサーボ用の電源はUSBから確保する様に設計されているため、電池駆動時にはRCサーボを利用できないのでご注意ください。

PICSYS24では、１個の圧電サウンダ（あるいは相当品）を任意のI/Oピンに接続し、ビープ音を出力することができます。
圧電サウンダの制御は、基本的に２つの操作で行います。例えばRB0ポートに圧電サウンダを接続した場合、以下の２つの操作を行います。

LEDの明るさをPWMで制御する実験をします。

PICSYS24では、４個までのPWM出力を任意のI/Oピンに接続し、制御することができます。
PWM出力の制御は、基本的に２つの操作で行います。例えばRB0ポートにLEDなどを接続した場合、以下の２つの操作を行います。

USBで送られてきた文字をUSBにエコーバックするとともに、LCDに表示します。

usbecho1.c: USBのエコーバックプログラム
