文字LCD

文字LCDの表示制御を行います。

  • void CLCD_init(byte rs, byte e, byte db4, byte db5, byte db6, byte db7)
    文字LCDの制御ピンを引数で指定してシステムに結合するとともに、表示器を初期化します。

  • void CLCD_initDefault()
    文字LCDの接続ピンが固定されているボードでピンの指定を省略して初期化します。

  • void CLCD_home()
    文字LCDの表示を消去するとともに、カーソルを左上（ホーム位置）に移動させます。

  • void CLCD_clear()
    文字LCDの表示を消去します。

グラフィック表示

DUO-GL128-PIC24FのグラフィックLCDは幅128×縦64ドットの表示サイズです。
横軸がX軸、縦軸がY軸で、左下が原点(0, 0)になります。

glcd1.c: グラフィック表示




#include "picsys24.h"

void setup()
{
    GLCD_initDefault() ;

    GLCD_drawRectangle(5, 10, 120, 50, 1) ;
    GLCD_drawLine(5, 10, 120, 50, 1) ;
    GLCD_drawLine(5, 50, 120, 10, 1) ;
}

void loop()
{
}

USBディスプレイ

USBで送られてきた文字をUSBにエコーバックするとともに、LCDに表示します。

usbdisp1.c: USBからの文字列をLCDに表示




#include "picsys24.h"

void setup()
{
    GLCD_initDefault() ;

    Serial1_begin(19200) ;
}

void loop()
{
    int c ;

    if (Serial1_available()) {
        c = Serial1_getc();
        Serial1_putc(c);
        GLCD_putc(c) ;
        if (c == '\r') {
            Serial1_putc('\n') ;

LCDへの文字表示

DUO-GL128-PIC24FのグラフィックLCDは、8X6ドットのフォントを使用して、21文字×8行の文字を表示することができます。
GLCD_cursorPos()の第１引数で指定する行は0から始まります。
出力する文字が１行の21文字を超えると自動的に改行して次の行に続いて出力されます。
最下行で21文字を超えた場合、１行スクロールして改行します。

charlcd1.c: LCDへの文字表示




#include "picsys24.h"

void setup()
{
    GLCD_initDefault() ; // グラフィックLCDの初期化

    GLCD_puts("MicroFan") ;
    GLCD_cusorPos(1, 0); // 文字カーソルを1行目の最初の位置に

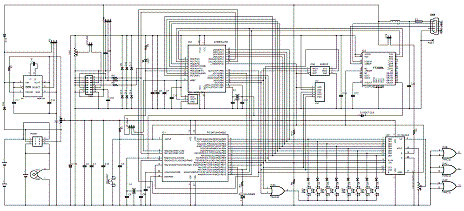

DUO-GL128-PIC24F

概要

DUO-GL128-PIC24Fは、高性能16ビットMCUのPIC24FJ64GA002を採用し、表示に128×64ドットのグラフィックLCDを配した高性能マイコンキットです。PICSYS24を利用してArduinoの様に手軽にプログラミングを行えます。

DUO-GL128-PIC24Fで採用しているPIC24FJ64GA002は、取り扱いが容易でコンパクトなDIP28パッケージながら、64KBのプログラムフラッシュと8KBのRAMを内蔵しており、16MIPSの性能とあいまって、さまざまな用途でご期待に応えます。

ネットショップ

構成の設定

クロック

DUO-GL128-PIC24FでPICSYS24を利用する場合には、まず、PICSYS24のパッケージに含まれるpicsys24conf.hを開き、下記の２行のコメントを外し、有効にします。

picsys24conf.h




#define DUO_GL128_PIC24F // キットの指定
#define XTAL_OSC (32 MHz) // 発振器と周波数の指定

この指定では、MCUを最高の周波数で稼働するように指定していますが、消費電流を抑えたり、発熱を抑えるなどの要求がある場合には、以下の周波数も選択することができます。

  • 8 MHz

DOZEモード

REDUINOライブラリ

REDUINOシリーズに搭載可能な表示装置用のサポートライブラリをご提供します。

基本的な操作プログラムに関しては、以下をご参照ください。

DUO-GL128-AM328

ATmega328Pチップ、128X64ドットグラフィックLCD、USBインターフェース搭載のAVRマイコンキット。MCUをPIC24FJ64GA002に換装することも可能です。

ATmega328Pの限られたI/Oピンのすべてを最大限に活用しているため、グラフィックLCDを利用した応用に取り組みたいと思われているAVRユーザには最適な一台です。また、電池駆動可能な点も大きな魅力です。

グラフィックLCD:128X64

128X64ドットのグラフィックLCDは以下の製品に搭載されています。

  • DUO-GL128-PIC24F
  • DUO-GL128-AM328
  • REDUINO-GL128-AM328

DUO-GL128-PIC24Fに搭載のグラフィックLCDの制御用ソフトウェアはPICSYSフレームワークに組み込まれています。PICSYS 表示制御・リファレンスに示しているような関数群を利用することができます。
