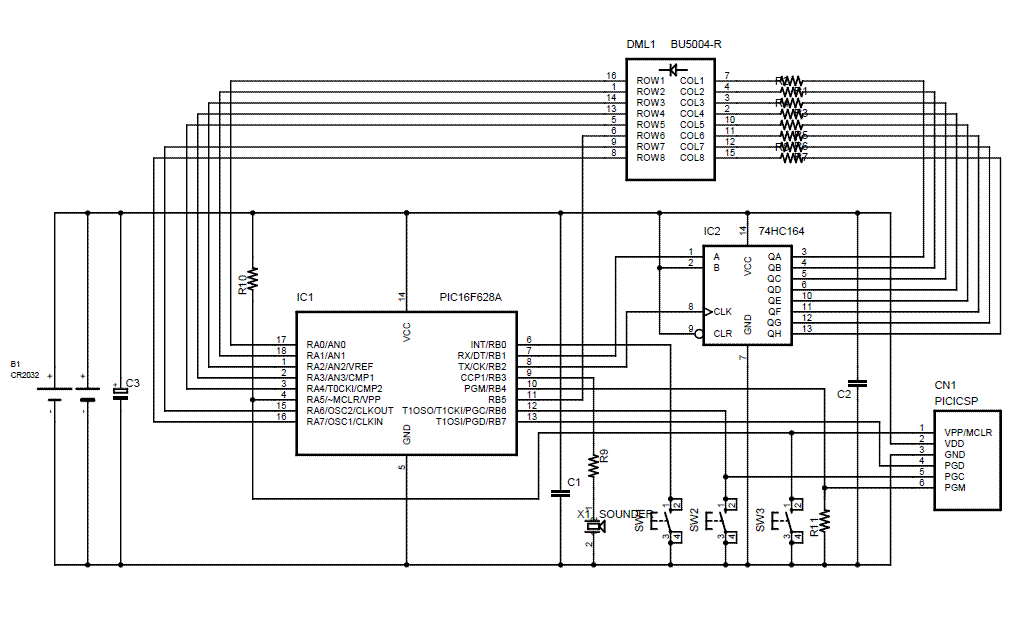

PIC-PICO-2Sの回路図
PIC-PICO-2Sのパーツリスト
| シンボル | 部品名 | 数 | 備考 |
|---|---|---|---|
| PIC-PICO-2S | プリント基板 | 1 | |
| IC1 | PIC16LF628A | 1 | |
| IC2 | 74HC164 | 1 | |
| DML1 | BU5004-R | 1 | 8X8ドットマトリックスLED |
| R1-R8 | 120Ω抵抗 | 8 | 赤色LED電流制限用 |
| R9 | 1KΩ抵抗 | 1 | 圧電サウンダ用 |
| R10 | 10KΩ抵抗 | 1 | リセット端子プルアップ用 |
| R11 | 10KΩ抵抗 | 1 | PGMプルダウン用 |
| C1,C2 | 0.1μFセラミックコンデンサ | 2 | バイパスコンデンサ用 |
| C3 | 47μF電解コンデンサ | 1 | |
| X1 | 圧電サウンダ | 1 | |
| SW1-SW3 | タクトスイッチ | 3 | |
| CN1 | 6ピンヘッダ | 1 | ICSP用 |
PIC16LF628Aピン割付表
| ピン | 接続先 | 方向 | D/A | アクティブ | 備考 |
|---|---|---|---|---|---|
| RA0 | DML1:ROW1 | O | D | 0 | |
| RA1 | DML1:ROW2 | O | D | 0 | |
| RA2 | DML1:ROW3 | O | D | 0 | |
| RA3 | DML1:ROW4 | O | D | 0 | |
| RA4 | DML1:ROW5 | O | D | 0 | |
| RA5 | SW3 | I | D | 0 | ICSP端子 |
| RA6 | DML1:ROW7 | O | D | 0 | |
| RA7 | DML1:ROW8 | O | D | 0 | |
| - | SW2 | ||||
| RB0 | SW1 | I | D | 0 | |
| RB1 | 74AC164:A | O | D | 1 | |
| RB2 | 74AC164:CLK | O | D | 0->1 | |
| RB3(CCP1) | SOUNDER | O | D | - | |
| RB4 | CN1:PGM | I | D | - | ICSP端子 |
| RB5 | DML1:ROW6 | O | D | 0 | |
| RB6 | SW2 | I | D | 0 | ICSP端子 |
| RB7 | CN1:PGD | I | D | - | ICSP端子 |
販売されているPIC-PICO-2Sの回路および部品は、改良等のため、予告なく変更になる場合があります。
