PIC-7SEG-88の製作手順
基本的には、基板に実装したときに高さが低い部品から実装していきます。

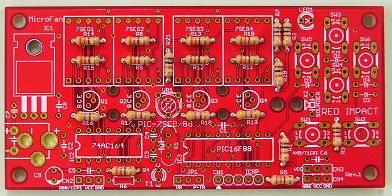

まず、抵抗とダイオード(。。。取り付けを忘れていて X-( 写真には出ていませんが右側のタクトスイッチの部分です。)を実装します。
７セグメントLEDの取り付け場所と重なる抵抗は、上に乗る７セグメントLEDがきれいに並ぶように、基板面に低く実装するとともに、できるだけ高さを合わせるようにしてください。７セグメントLEDとの干渉を防ぐため、場合によっては基板の裏面に取り付けてもかまいません。

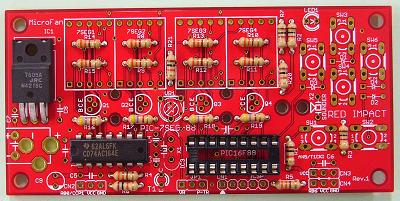

ICおよびICソケットを実装します。
コンデンサを実装します。（ここで、最初に忘れていたダイオードがタクトスイッチの周辺に実装されています。。。）

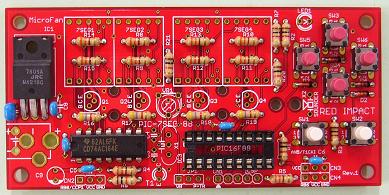

タクトスイッチを実装します。

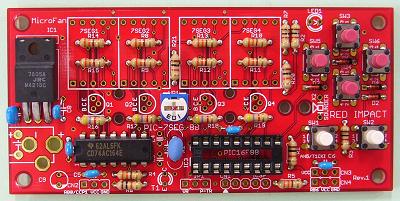

VR、セラロックを実装します。

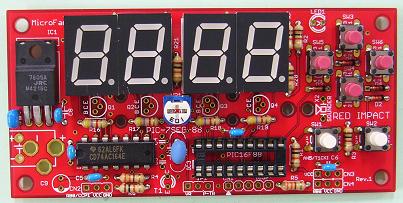

７セグメントLEDを実装します。
トランジスタ、フォトトランジスタ、LEDを取り付けます。
フォトトランジスタは、LEDと同じ形状をしていますね。ここで使っているのは薄暗い緑灰色で、キットに同梱されている明るい緑色のLEDよりも小さめのプラスチックモールドのものです。
ピンヘッダを取り付けます。
電源コネクタを取り付けます。
最後に、基板の裏側に圧電サウンダーを取り付けます。
ご苦労様でした。
次はいよいよプログラミングです。
