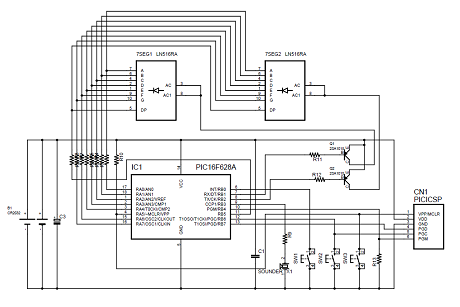

PIC-PICO-3Sの回路図
PIC-PICO-3Sのパーツリスト
| シンボル | 部品名 | 数 | 備考 |
|---|---|---|---|
| PIC-PICO-3S | プリント基板 | 1 | |
| IC1 | PIC16LF628A | 1 | |
| Q1,Q2 | 2SA1015 | 2 | |
| 7SEG1, 7SEG2 | LN516RA | 2 | 7セグメントLED |
| R1-R8 | 100Ω抵抗 | 8 | 赤色LED電流制限用 |
| R9 | 1KΩ抵抗 | 1 | 圧電サウンダ用 |
| R10 | 10KΩ抵抗 | 1 | リセット端子プルアップ用 |
| R11, R12 | 1KΩ抵抗 | 2 | |
| R13 | 10KΩ抵抗 | 1 | PGMプルダウン用 |
| C1 | 0.1μFセラミックコンデンサ | 1 | バイパスコンデンサ用 |
| C3 | 47μF電解コンデンサ | 1 | |
| X1 | 圧電サウンダ | 1 | |
| SW1-SW3 | タクトスイッチ | 3 | |
| CN1 | 6ピンヘッダ | 1 | ICSP用 |
PIC16LF628Aピン割付表
| ピン | 接続先 | 方向 | D/A | アクティブ | 備考 |
|---|---|---|---|---|---|
| RA0 | 7SEG:A | O | D | 0 | |
| RA1 | 7SEG:B | O | D | 0 | |
| RA2 | 7SEG:C | O | D | 0 | |
| RA3 | 7SEG:D | O | D | 0 | |
| RA4 | 7SEG:E | O | D | 0 | |
| RA5 | SW3 | I | D | 0 | ICSP端子 |
| RA6 | 7SEG:F | O | D | 0 | |
| RA7 | 7SEG:G | O | D | 0 | |
| - | SW2 | ||||
| RB0 | SW1 | I | D | 0 | |
| RB1 | Q1:7SEG1 | O | D | 0 | |
| RB2 | Q2:7SEG2 | O | D | 0 | |
| RB3(CCP1) | SOUNDER | O | D | - | |
| RB4 | CN1:PGM | I | D | - | ICSP端子 |
| RB5 | 7SEG:DP | O | D | 0 | |
| RB6 | SW2 | I | D | 0 | ICSP端子 |
| RB7 | CN1:PGD | I | D | - | ICSP端子 |
販売されているPIC-PICO-3Sの回路および部品は、改良等のため、予告なく変更になる場合があります。
