PIC-PICO-3S製作手順

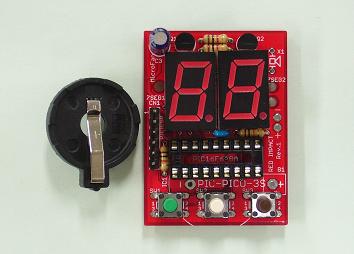

PIC-PICO-3Sは、7セグメントLEDを利用した小さな小さなPICマイコンキットです。

ここでは、基本的な組立て例を紹介します。

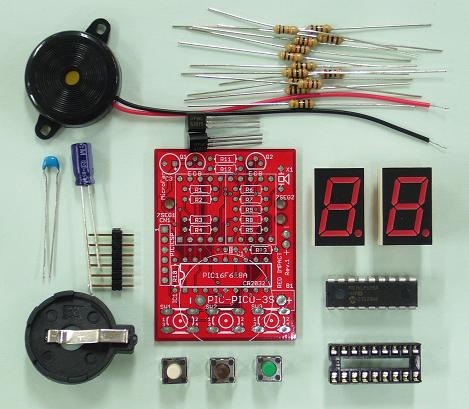

利用する部品は、以下のとおりです。(全てキットに含まれています。ご購入はこちら）

基本的には、作りやすさの観点から高さの低い部品や、部品の劣化を防ぐために熱に強い部品などから、順番に取り付け(半田付け）を行います。まずは抵抗の取り付けを行いましょう。取り付ける抵抗は、基板の取り付け穴の間隔にあわせて、リード線を曲げておきます。

本キットでは、コンパクトに仕上げるため、穴の間隔が小さいので、抵抗の根元近くで曲げなければなりません。抵抗をいためないように気をつけて、リード線を折り曲げてください。

抵抗を基板から少し浮かせ、きれいに取り付けるための方法をお示しします。特に気にならなければ、このようなことをせずに、単純に抵抗を基板に取り付け半田付けして結構です。小さな紙片を用意してください。色がついていても、新聞紙のようなものでも結構です。

用意した紙片を、抵抗のリード線の間を通る程度の帯状に折りたたんでください。折りたたむ回数は少なめで、厚くする必要はありません。また、後で抵抗の上にLEDをかぶせるように実装するので、抵抗が基板から浮きすぎると、LEDがきれいに取り付けにくくなりますので注意が必要です。

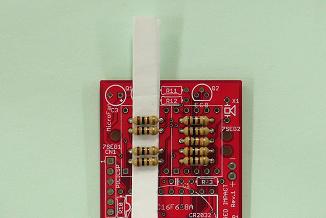

さて、それでは帯状に折りたたんだ紙片の上から抵抗を取り付けましょう。

半田付けが終わったら紙片を抜き取り、余分なリード線を切断しておしまい。抵抗が基板から少し浮いた状態できれいに取り付けられます。

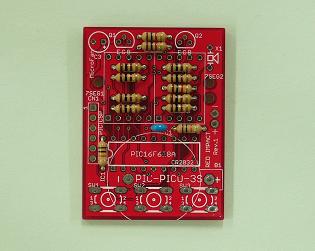

PICマイコンチップにバイパスコンデンサー(この写真では薄い青色)を付けます。

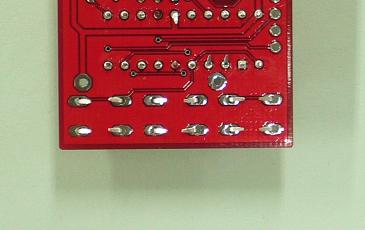

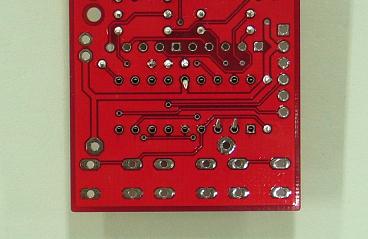

PICマイコンのICソケットを取り付けましょう。PICマイコンのICソケットの取り付けは、注意が必要です。ICソケットの2,3番ピン（電池ソケットの－の足のランドに近いピン)は、電池ソケットの取り付けの際に、立っていると邪魔になるので、写真のようにあらかじめ折り曲げておいて半田付けします。

LEDを取り付ける前に、LEDのドライブ用のトランジスタを取り付けます。トランジスタの頭が、後で取り付けるLEDの表示面の高さより少し低くなるぐらいで取り付けると、LEDの取り付けがスムーズになります。

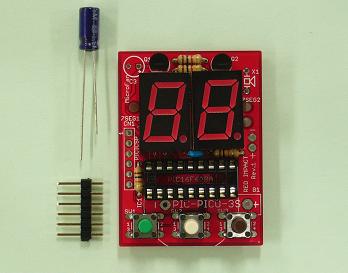

次に、7セグメントLEDを取り付けます。ピンがゆがんでいると取り付けにくいので、きれいにそろえてから基板に取り付けてください。LEDは、下に抵抗があるため、少し浮いたような状態になることがあります。このような場合には、取り付けの際に左右のLEDの前面を、きれいにそろえることが難しくなります。このような場合には、半田付けする際に、それぞれのLEDで外側の１つのピンだけをまず半田付けし、その状態で、LEDの位置合わせをします。位置がきれいにそろったら、すでに半田付けしているピンと対角にあるピンを半田付けします。この状態で、LEDの位置がきれいにそろっていれば、他のピンを全て半田付けし、そろっていなければ、すでに半田付けしているピンの半田を溶かし、位置合わせをします。

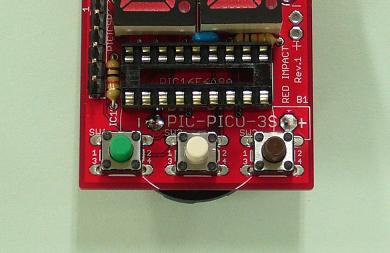

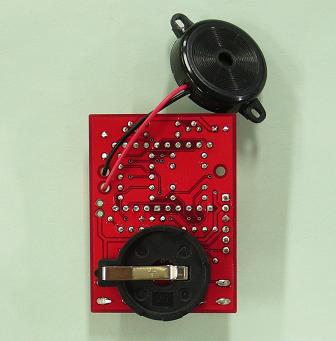

タクトスイッチを取り付けます。タクトスイッチの足も、電池ソケットのピンと近い位置のものは、写真のようにあらかじめ折り曲げておいて半田付けします。また、以下の写真ではそうはなっていませんが、他の足も基本的に折り曲げて基板に寝せた状態で半田付けをしてください。これを怠ると、完成後に遊ぶときに、タクトスイッチのピンが手にちくちくすることになります。
