DUO-GL128-PIC24Fの製作手順

基本的には、基板に実装したときに高さが低い部品から実装していきます。

DUO-GL128-PIC24では、実装が大変な表面実装型のICとコンデンサは、最初から基板に実装されています。

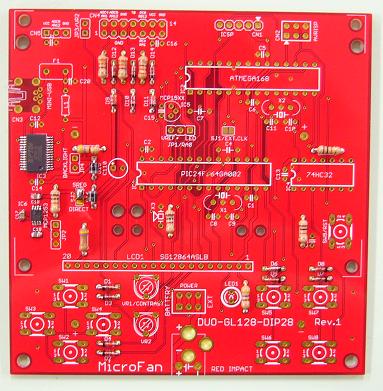

まず、抵抗とダイオードを実装します。
また、表面実装部品の右側にあるSJ2を、上のSREG側とセンターを半田を盛るなどしてショートさせます。

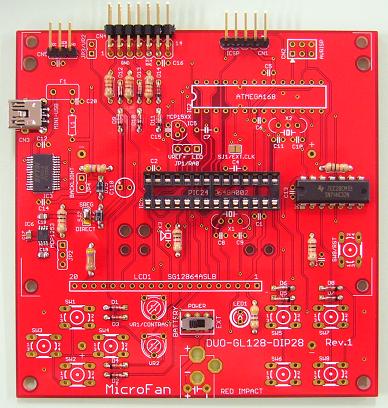

IC、ICソケット、L型のピンヘッダ、スライドスイッチなどを取り付けます。

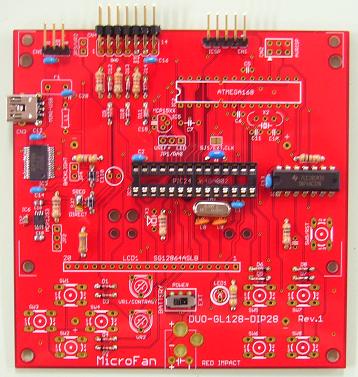

セラミックコンデンサとクリスタルを取り付けます。

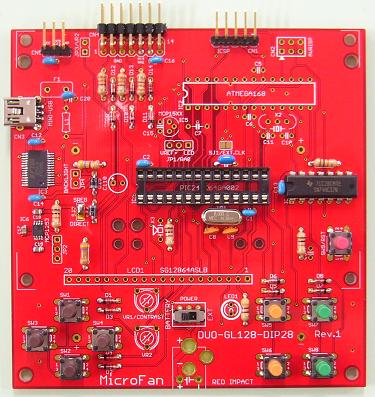

タクトスイッチを取り付けます。

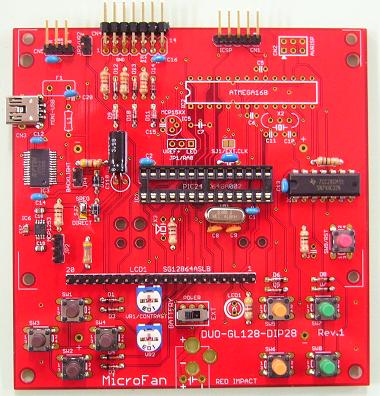

VRと電解コンデンサを取り付けます。

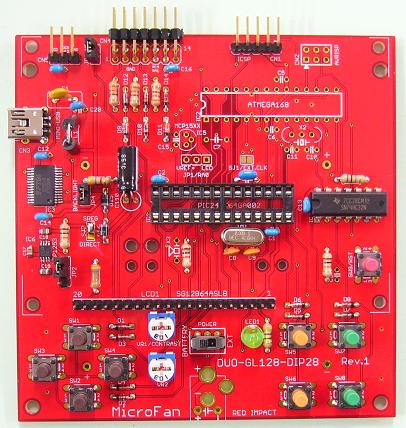

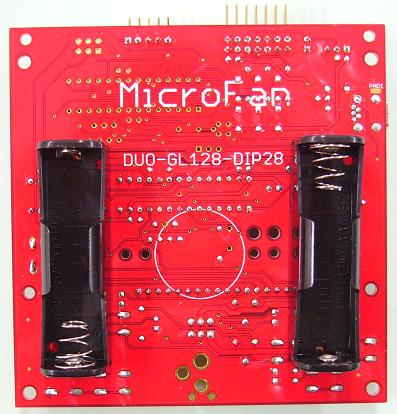

次に、通常のピンヘッダーを取り付けます。
JP2に取り付けたジャンパー用のピンヘッダーには、スイッチングレギュレータの出力電圧の選択用で、センターと上側の間にショートピンを取り付け、3.3Vの出力を選択します。誤って、JP2の下側をショートさせると電源として5Vが出力され、PIC24Fチップが破壊されるので間違わないようにしてください。
